SERIE C: TÉCNICA

SALIDA DE CABLE CARENADA

Ref: C03c.0

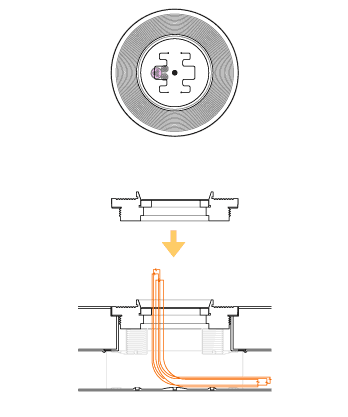

Accesorio de salida de cables con la boca del Nodo protegida al agua por resalto y con membrana antipolvo.

Consiste en una tapa enrasada con el pavimento y dotada de una abertura menor central y sobreelevada para formar un dique frente a entrada de agua somera, más un tapón de cierre antipolvo que permite el paso de cables a través de discretas ranuras.
Descripción Características Técnicas
PRESENTACIÓN:
Accesorio completo, de 2 piezas, se entrega listo para su mero encaje roscado en el Nodo.
OPCIONES:
Variantes de acabado del disco base, ídem pavimento, de plástico negro o de acero Inoxidable. Disponible con base en aluminio para una mejor respuesta en caso de incendio.
ENSAMBLADO:
ENSAMBLADO:
Por roscado en base de Nodo de sistema STEn. Se coloca en dos fases, primero la base, roscada, segundo el tapón con membrana, encajado.

NORMATIVA DE APLICACIÓN:

  • 2014/35/UE (Low Voltage Directive)
  • REBT (Reglamento Electrotécnico de Baja Tensión)
  • CTE (Código Técnico de la Edificación).

NORMATIVA DE REFERENCIA:

  • UNE EN 50085-1:2005/A1:2013
  • UNE EN 50085-2-2:2008
RANGO DE USO:
Idóneo para todas las soluciones Matrics. Apto para limpiezas en húmedo. Admite acabados miméticos para pavimentos delgados (de 0 a 7mm); recomendado de tipo coherente (no desmoronable, deshilachable, y fácilmente fresables, como madera, moqueta, PVC, gres o granito (e<7mm).Para otros materiales, consultar.
MANTENIMIENTO:
Recomendada limpieza regular del aro base contra el suelo para garantizar buen cierre del tapón.

MODELOS:
Disponibles diferentes bases de remate en suelo:

  • Acabado en termoplástico negro
  • Acabado acero inoxidable
  • Acabado ídem pavimento
SOSTENIBILIDAD:
Medioambientalmente correcto y parcialmente reciclable.
PRODUCCIÓN:
Sistemas Subway.
  • Materiales: Aro de base; termoplástico PEHD negro (APM500). Tapón multicapa con Base-Lastre; acero. Membrana de estanqueidad; EPDM de 1mm.
  • Protección: No precisa, tapa aislada por aro base no conductivo y salida de cables aislada por membrana EPDM.
  • Comportamiento a fuego: Aro base PE-HD autoextinguible (Inflamabilidad HB s/UL 94). O Euroclase A1 según EN13.501-1. Incombustible y sin humo tóxico si es metálico.
  • Estanqueidad: IP30 (a polvo y granos, por gravedad) mediante junta EPDM (resistente al ozono, envejecimiento, (UV), mayoría de productos químicos. Estanco a agua superficial (lavado)
  • Carga puntual máxima admisible: 1kN (considerada carga vertical de 10x10mm s/EN 12264).
  • Dimensiones: Diámetro exterior: 148mm;
    altura peralte: 8mm; diámetro paso cables 75-90mm según variante;
Reservado derecho a modificaciones dentro del continuo proceso de mejora de nuestros productos.
