SERIE C: TÉCNICA

PORTAMECANOISMOS TORO

Ref: C05.0

Accesorio Portamecanismos, de colocación aérea, y gran capacidad para equipar múltiples mecanismos.

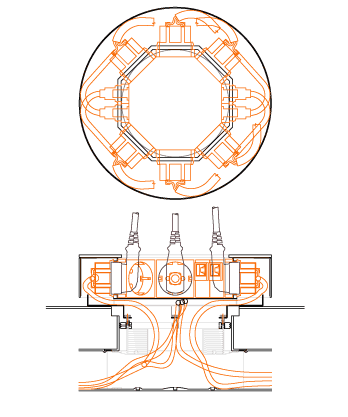

Accesorio en forma de toro, dotado de rosca, que se instala en el cuello del Nodo. Equipable con hasta 10 módulos dobles (45x45mm) o hasta 16 módulos sencillos (22’5x45mm), admitiendo cualquier combinación de éstos. Típicamente equipado con 10 bases de enchufe eléctrico con toma a tierra, con 8 bases de enchufe más 4 toma de datos, o cualquier otra configuración que incorpore tomas HDMI, USB, VGA… Aconsejado para clavijas eléctricas de salida lateral y de datos de salida oblicua. Sin limitación para alojar transformadores.
Descripción Características Técnicas
PRESENTACIÓN:
Accesorio completo, se entrega listo para su encaje directo en el Nodo. Mecanismos entregados sin montar para facilitar su conexionado. Puesta a tierra, tipo Fasten, integrada en la cara inferior.
MODELOS, OPCIONES:
Existen dos modelos en función de su capacidad: 8x y 10x (módulos de 45mm), totalmente configurable en número y tipo de mecanismos que equipa.
ENSAMBLADO:
Por encaje, roscado, en nodo estándar de sistema STEn, con posición Se coloca en 2 fases, primero se rosca el conjunto al nodo, y segundo, se cablean y fijan los mecanismos al toro. Una vez finalizado se coloca la tapa embellecedora de protección al cableado.

NORMATIVA DE APLICACIÓN:

  • 2014/35/UE (Low Voltage Directive)
  • REBT (Reglamento Electrotécnico de Baja Tensión)
  • CTE (Código Técnico de la Edificación).

NORMATIVA DE REFERENCIA:

  • UNE EN 50085-1:2005/A1:2013
  • UNE EN 50085-2-2:2008
SUSTANCIAS NOCIVAS:
Libre bajo los parámetros fijados por la directiva RoSH. Los mecanismos también han de cumplirlo.
SOSTENIBILIDAD:
Medioambientalmente correcto y parcialmente reciclable.
PRECAUCIONES:
Evitar presencia de agua importante. Realizar limpiezas de suelo consecuentes con el tipo de instalación del accesorio y su tapa, en seco o en húmedo. Evitar cargas excesivas o permanentes apoyadas sobre el accesorio así como introducir elementos metálicos en el interior.
RANGO DE USO:
Idóneo para soleras de espesor inferior a 60mm o para altas necesidades de conexión. Ofrece una cómoda conexión de las clavijas. Indicado para cualquier clavija de enchufe y pequeños transformadores.
MANTENIMIENTO:
Recomendada limpieza regular (anual con presencia baja de polvo). De fácil desmontaje para limpieza y para el eventual reapriete de la puesta a tierra y las conexiones de los enchufes.
VARIANTES, COMPLEMENTOS:
Típicamente se complementa con una vértebra carenada horizantal para conducir el cableado de modo ordenado.
PRODUCCIÓN:
Sistemas Subway.
  • Materiales: Toro y taba de cableado fabricadas en acero lacado.
  • Protección contra contactos indirectos: dotado de toma de puesta a tierra de 2’5mm.
  • Comportamiento a fuego: Euroclase A1 según EN 13.501-1. Incombustible. Sin Humo tóxico.
  • Carga puntual máxima admisible: < 0,5kN (considerada carga vertical de 10x10mm s/ EN 12264).
  • Dimensiones: Diámetro interior de base de 130mm. Diámetro exterior de 250mm. Altura de 55mm.
Reservado derecho a modificaciones dentro del continuo proceso de mejora de nuestros productos.
